Вторичные стальные элементы пространственной фермы — это вспомогательные компоненты, которые не участвуют в непосредственной передаче основных пространственных нагрузок, а выполняют функции поддержки, соединения и фиксации, опираясь на основные элементы фермы (стержни, узлы).

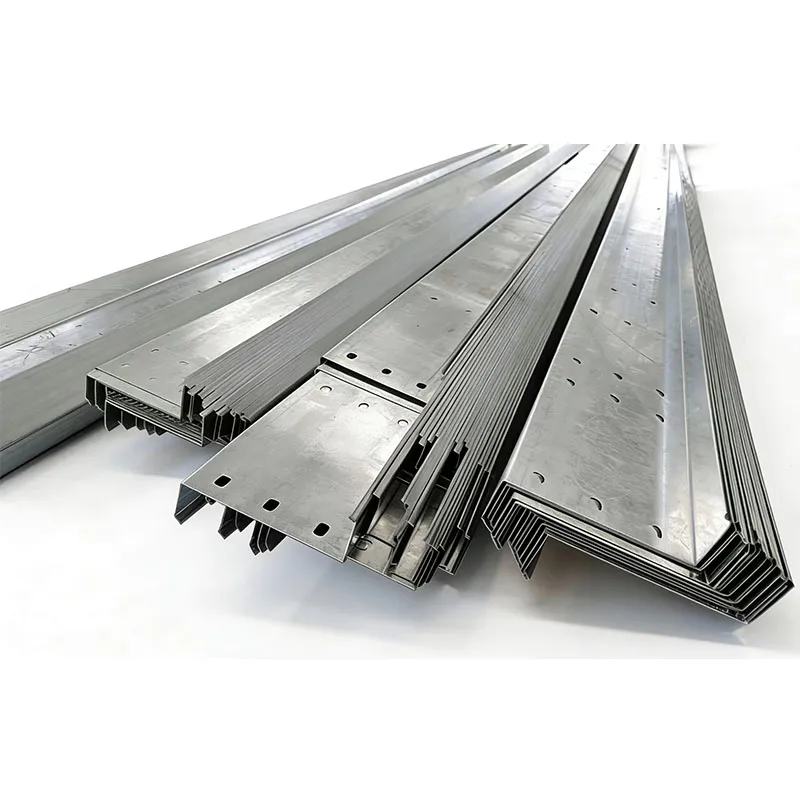

1.Прогоны и кронштейны: Прогоны, чаще всего изготавливаемые из тонкостенных стальных профилей С- или Z-образного сечения, соединяются через кронштейны со сферическими узлами или элементами фермы. Они являются ключевыми вторичными элементами, поддерживающими кровельные и стеновые ограждающие панели, и отвечают за передачу нагрузок от ограждающих конструкций на основную решётчатую систему.
2.Растяжки, распорки и угловые подкосы: Растяжки служат для уменьшения расчётной длины прогонов из их плоскости, повышая их устойчивость. Распорки обеспечивают точки боковой поддержки для прогонов. Угловые подкосы соединяют прогоны с элементами фермы, предотвращая местную потерю устойчивости поясов конструкции.
3.Соединительные элементы и подкладные пластины: Включают соединительные пластины, шайбы под болты, компоненты опор и т.п. Они используются для сопряжения вторичных элементов между собой или с основной фермой, повышая надёжность и адаптивность соединений.
Эти элементы служат «переходным звеном» между основной несущей решётчатой структурой и ограждающей системой. Они не только обеспечивают стабильный монтаж кровельных и стеновых панелей, но и способствуют оптимизации напряжённо-деформированного состояния основной конструкции, повышая структурную целостность всего сооружения.
